Nội dung

1.Định nghĩa & Tổng quan
2.Mục đích và ý nghĩa của việc kiểm tra
3. Các loại chất gây ô nhiễm phổ biến được phát hiện
4.Phương pháp kiểm tra cốt lõi
4.1 Phương pháp trọng lượng (Phân tích cân)
4.2 Phân tích bằng kính hiển vi
4.3 Phân tích hóa học
5. Tiêu chuẩn ngành chính
6. Các lĩnh vực ứng dụng chính
7. Quy trình kiểm tra tiêu chuẩn
8.Kết luận

1. Định nghĩa & Tổng quan

Kiểm tra độ sạch là một quy trình kỹ thuật nhằm phát hiện, định lượng và phân tích các chất ô nhiễm còn sót lại (hạt rắn, vết dầu, sợi, cặn ion, v.v.) trên bề mặt của các linh kiện, sản phẩm công nghiệp. Mục tiêu cốt lõi của nó là đảm bảo độ sạch bề mặt của sản phẩm tuân thủ các thông số kỹ thuật công nghiệp và yêu cầu kỹ thuật của khách hàng.

2. Mục đích và ý nghĩa của việc kiểm tra

· Kiểm soát chất lượng:Xác minh hiệu suất thực tế của các quy trình làm sạch như làm sạch siêu âm và làm sạch phun để quản lý chất lượng sản xuất.

· Phòng ngừa rủi ro thất bại:Tránh hiệu quả các sự cố bao gồm tắc nghẽn mạch dầu, mài mòn vòng bi và đoản mạch của các bộ phận, đồng thời kéo dài tuổi thọ của sản phẩm.

· Tuân thủ tuân thủ:Đáp ứng các tiêu chuẩn ngành chuyên dụng và thông số kỹ thuật tùy chỉnh từ khách hàng trong lĩnh vực ô tô, hàng không vũ trụ, y tế và các lĩnh vực khác.

· Tối ưu hóa quy trình:Truy tìm nguồn gây ô nhiễm, tối ưu hóa quy trình sản xuất, xử lý và làm sạch theo cách có mục tiêu và giảm tỷ lệ lỗi.

3. Các loại chất gây ô nhiễm phổ biến được phát hiện

· Chất gây ô nhiễm hạt rắn:Mảnh kim loại, bụi, sợi, cặn mài, sỏi và các tạp chất khác.

· Dư lượng phim:Các màng hữu cơ như dầu chế biến, chất bôi trơn, parafin và cặn chất tẩy rửa.

· Chất gây ô nhiễm ion:Muối, dư lượng chất trợ dung, v.v. Chúng ảnh hưởng nghiêm trọng đến độ tin cậy của các sản phẩm điện tử và đóng vai trò là hạng mục thử nghiệm quan trọng trong ngành điện tử.

4. Phương pháp kiểm tra cốt lõi

4.1 Phương pháp trọng lượng (Phân tích cân)

Đây là phương pháp kiểm tra định lượng cơ bản và phổ quát nhất. Các chất gây ô nhiễm trên bề mặt linh kiện được thu thập thông qua phun, chiết siêu âm và các phương tiện khác. Dịch chiết được lọc qua màng vi xốp đã được cân trước. Màng được sấy khô và cân lại, sau đó tính toán tổng khối lượng chất gây ô nhiễm trên một đơn vị diện tích (đơn vị chung: mg/1000cm2).

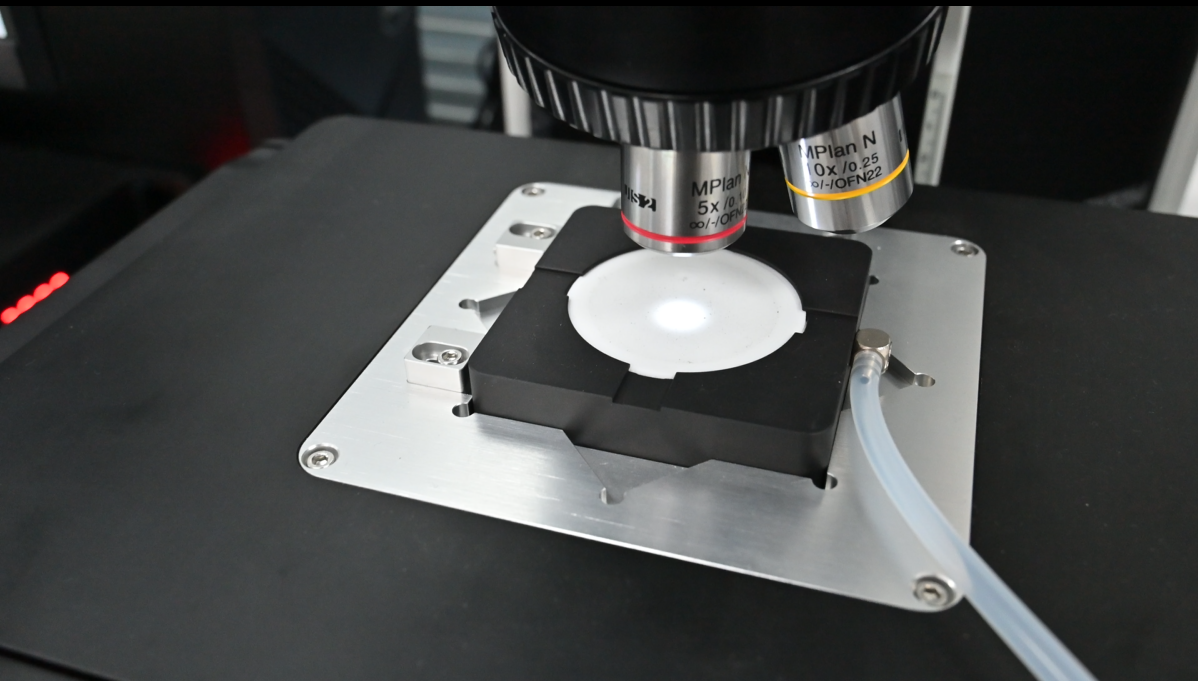

4.2 Phân tích bằng kính hiển vi

· Kính hiển vi quang học:Đếm các hạt trên màng lọc, phân tích sự phân bổ kích thước hạt và sàng lọc các hạt có hại quá khổ (ví dụ: các hạt ≥50μm).

· SEM-EDS (Kính hiển vi điện tử quét với quang phổ tán sắc năng lượng):Đạt được hình ảnh có độ phóng đại cực cao để phân tích chính xác thành phần nguyên tố của các hạt, phân biệt tạp chất kim loại và phi kim loại cũng như xác định các nguồn ô nhiễm.

4.3 Phân tích hóa học

·Kiểm tra TOC (Tổng lượng cacbon hữu cơ):Đo chính xác hàm lượng các chất ô nhiễm hữu cơ như dầu dư và chất tẩy rửa.

· FTIR (Quang phổ hồng ngoại biến đổi Fourier):Xác định thành phần của màng dư hữu cơ bao gồm dầu mỡ và polyme cao phân tử.

·Sắc ký ion:Phát hiện các ion có hại còn sót lại như ion clorua và gốc sunfat, được ứng dụng rộng rãi trong thử nghiệm các thiết bị điện tử chính xác và linh kiện cao cấp.

5. Tiêu chuẩn ngành chính

· Công nghiệp ô tô:ISO 16232, VDA 19.1 (tiêu chuẩn cốt lõi hiện hành)

· Công nghiệp hàng không vũ trụ:AS9100, GB/T 39095

· Ngành y tế:ISO 13408-2

· Tiêu chuẩn quốc gia của Trung Quốc:GB/T 41481-2022 (giống với ISO 16232)

6. Các lĩnh vực ứng dụng chính

Công nghệ này được sử dụng rộng rãi trong sản xuất chính xác với yêu cầu nghiêm ngặt về độ sạch, bao gồm: Linh kiện động cơ ô tô, kim phun nhiên liệu và linh kiện phanh; van thủy lực hàng không vũ trụ, vòng bi và các bộ phận hệ thống nhiên liệu; các sản phẩm điện tử như bo mạch PCB, đầu nối và cảm biến chính xác; thiết bị cấy ghép y tế và dụng cụ phẫu thuật; thành phần cốt lõi của pin và động cơ năng lượng mới.

7. Quy trình kiểm tra tiêu chuẩn

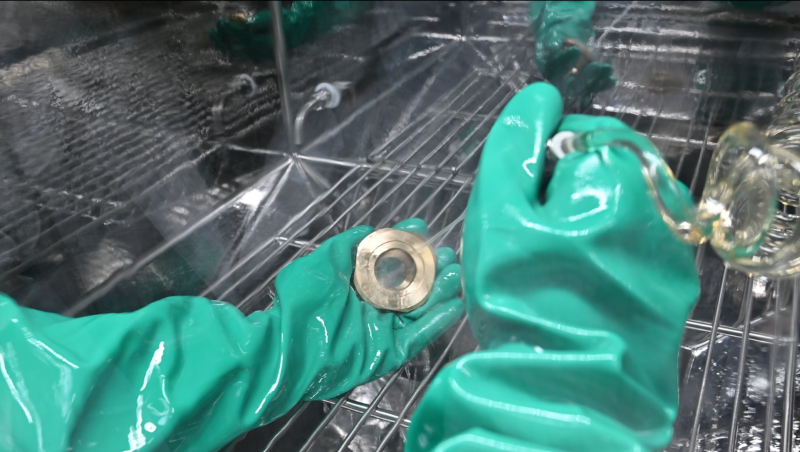

· Khai thác chất gây ô nhiễm:Thu gom tất cả các chất gây ô nhiễm còn sót lại trên bề mặt linh kiện bằng cách phun chất lỏng, dao động siêu âm và các phương pháp khác.

· Lọc và làm giàu:Lọc dịch chiết bằng màng vi xốp để loại bỏ tất cả các tạp chất rắn và cặn.

· Kiểm tra và phân tích từng khoản:Kiểm tra tổng khối lượng các chất gây ô nhiễm bằng phương pháp trọng lượng; đếm số lượng hạt và đo kích thước hạt dưới kính hiển vi; phân tích thành phần chất gây ô nhiễm bằng SEM-EDS, FTIR và các thiết bị khác.

· Đánh giá kết quả và phát hành báo cáo:So sánh dữ liệu thử nghiệm với các tiêu chuẩn công nghiệp và giới hạn kỹ thuật để đánh giá trình độ sạch của sản phẩm và đưa ra báo cáo thử nghiệm chính thức.

8. Kết luận

Là biện pháp kiểm soát chất lượng cốt lõi trong ngành sản xuất chính xác, kiểm tra độ sạch sẽ loại bỏ hiệu quả các tạp chất còn sót lại có hại trên các bộ phận và loại bỏ các nguy cơ hư hỏng sản phẩm tiềm ẩn. Nó trực tiếp xác định độ tin cậy, an toàn và tuổi thọ của sản phẩm và đã trở thành quy trình kiểm tra chất lượng bắt buộc đối với các lĩnh vực sản xuất cao cấp bao gồm ô tô, hàng không vũ trụ, điều trị y tế, điện tử chính xác và năng lượng mới.
